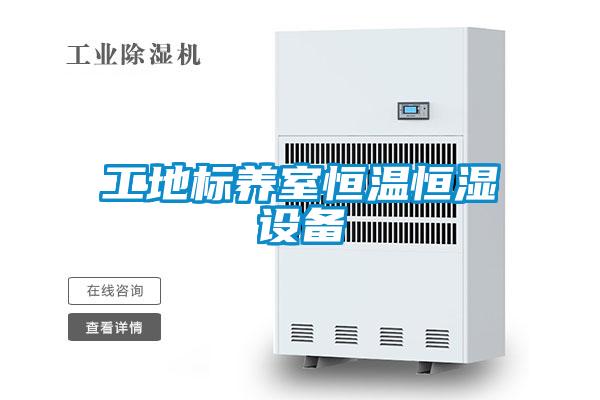

工地標養室恒溫恒濕設備

　　混凝土及水泥試件的養護是目前我國較難解決的問題。試驗證明溫度和濕度是影響水泥和混凝土強度起決定因素的關鍵過程。溫濕度的偏差越小，對試件強度數據的可比性就越準確。所以試件能否進行標準養護，是能取得準確試驗數據和正確的指導施工，即保證質量又節約水泥的重要因素。從而我廠依據國家的有關標準規定：如（GBJ240-83）（GB-85）（GBK-83）（TC71）（GB177-85）及

　　一、工地標養室恒溫恒濕設備主要用途：適用于建筑、公路、科研質檢及施工、工地對水泥、砼試件標準養護，具有操作方便，溫濕度自控?cái)?shù)顯等優點，專業混凝土標養室設計人員，可為你精心設計你的養護室。根據你的房間和需要配備控制設備。

　　二、設備工作原理

　　工地標養室恒溫恒濕設備應用溫濕異步控制的方法，即冬季采用電熱管加熱，經風機循環，以達到室內升溫的目的。夏季采用壓縮機組制冷至室內蒸發器，經冷風機循環以達到室內降溫的目的，加溫采用水泵加壓到0.1MP以上，經過離心式噴嘴噴成霧珠狀，使標養室內達到加濕的目的。

　　標準養護室全自動控溫控濕設備主要技術參數

　　1、電源電壓：380V（三相四線）

　　2、加熱功率：3KW

　　3、控制溫度：20±1℃

　　4、制冷功率：2KW

　　5、控制濕度：90%以上

　　6、加濕功率：125W

　　7、控溫范圍精度：0－50℃

　　8、規格：40、60、80、100、120。

　　三、標養室設計施工參數

　　（一）設計原理

　　混凝土試件標準的養護設備：是混凝土試驗室利用率較高的儀器，長年處于不間斷的工作狀態。因此耗能量也是比較大的，節能途徑有四個，1、標養室的高度約2.4-2.7米，體積不宜太大，應有試件架，充分利用空間。2、標養室不得有窗戶。3、循環水防止?jié)B漏，漏一公斤水損失冷量10-20千卡。4、設備的制冷（熱）效率要高。

　　設計有空氣夾層，是在夾層內填滿硬紙泡沫塑料板，不但保溫性好，而且防止水分由內墻滲到外墻，防止墻體被凍壞。此外兩道門間的空處，可用來養護混合砂漿試件。

　　標養室的溫度經常處于過飽和狀態，墻體為水飽和，嚴重地降低了保溫性能。為了克服這些在墻內砂漿層和頂。地面層上要噴涂環氧樹脂漆三次（一日一次），一次采用較稀（1：2）的為好，可有效地滲入到砂漿微孔中去，二、三次用1：1的環氧樹脂漆的噴霧涂，要在設備裝好以后進行，砌墻、地面、修水池等。施工時噴頭要包好，防止堵塞。

　　環氧樹脂的配法：先將環氧樹脂漆烘熱到70℃左右呈流態，再將樹脂與丙酮配成重量比為1：1和1：2的兩種溶液，調配時應將樹脂倒如丙酮內，邊倒邊攪直到均勻。配好的溶液應貯存在有蓋的小口容器內備用，以防止丙酮揮發。使用時環氧樹脂（溶液中丙酮不計）與聚胺（固化劑）按重量比配好，兩者充分?jǐn)嚢韬蠹从?a href="/penwuqi/penwuqi.html" target="_blank">噴霧器噴涂，十多分鐘即可將標養室的墻壁、頂、門、地、水溝、水池噴涂一遍。噴涂應來回噴足，但不要明顯流淌，噴完后應打開門讓丙酮迅速揮發，噴具及時用丙酮擦洗干凈。

　　注意：以上操作，周?chē)鷩?yán)禁有火或火花以免丙酮燃燒爆炸。

　　（二）積池的制作

　　1、位置的選擇：積水池的位置，應盡量選擇距機組較近的地方，以減少管路的長度。

　　2、積水池的底部盡是有一個排水孔，池口應有蓋蓋板的臺階，蓋板蓋好后板面與地面相平，蓋板采用木質的雖輕但要作防腐處理。

　　3、積水池處是標養室地面的較高點，目的是不讓污水進入池中，回水溝和積水池成反比關系。（即積水池的回水溝能讓水流積水池）

　　（三）水溝的制作

　　水溝處宜有一個地漏，溝深gt;5cm，底平延向積水池，水流經積渣坑，泥污可沉入其中，可減少?lài)婎^的堵塞。

　　（四）墻孔的制作

　　墻孔的位置的選擇：按樣機開孔。

　　（五）有暖氣的單位，盡量室內安裝暖氣和閥，可以節電。暖氣流量用閥調整，在不開動本設備的時候，其室溫以不超過18℃為宜，應盡量避免冬季出現“制冷加熱”燈亮現象。

　　四、設備的安裝

　　（一）安裝順序

　　一般安裝順序是：機組、管路及保溫層、噴頭、電源開關。

　　②盡量接近標養室的積水池，機組周?chē)辽儆?0cm空間，以利維修。

　　②機房應通風良好，機組排出的熱風通過管道或排風扇從窗口或墻洞吹出室外。機組運轉過程中，機房應開一扇窗，使之形成對流。

　　2、機組安放無需基礎，只要在一般混凝土砂漿地面上即可。

　　機組安妥后，水泵循環管路才能著手安裝。機組的吸水管和揚水管要求活接，活接對接時要墊好吸水管。吸水管到池底的高度，池底有排水孔時，以20cm為宜，吸水閥要安裝過濾網。

　　機水池浮球閥與來自相接，高度可以適當調整，水位也應隨之變化。

　　揚水管穿過墻孔后，引向標養室上空，再分兩路鋁塑管的噴頭，噴頭應盡量高些，但房頂過高時可在墻頂埋角鋼或鋼筋的方法。將基懸吊在端部，噴頭數量不少于10個，房子較大時，噴頭之間接管可減短，房子較大時，用戶可自行活量增加噴頭。

　　如果積水池內沒有排水孔，可以在揚水管上增加一個外部水管直接揚水。

　　無論是吸水管或揚水管，凡是循環水路的部分只要露出標養室外的，應盡量包溫層。包社方法：用塑料草片將鋁塑管捆緊，再包囊塑料薄膜用塑料草片捆緊。

　　（二）電路安裝

　　1、控制儀：在機組頂部，取下電源線，傳感器二根電纜、接好電源漏電保護器。

　　2、30安的電源開關，如附圖所示，電源電纜接在上面。注意零線不可接錯，且要接牢，否則會燒壞元器件。

　　3、照明電纜：穿過墻孔，要求在噴頭上再要使防水燈。

　　4、傳感器電纜：穿過墻孔，進入標養是能夠沿著鋼管串、傳感支架懸掛高度約為噴頭到地面中心位置。

　　5、機組地線：都要于專門的地線接牢，如臨時的房屋沒專門的地線時，在積水池下埋誰有鋼板的地線。

　　6、以上各種電線電纜用水泥鋼釘固定在墻上，其走向應當水平或垂直、互相均勻整齊。

　　五、試機與使用

　　試機前，要對說明書檢查管路或電路不得有錯、電源是否有電，特別注意零線是否合格，積水池位是否標準，須看懂說明書后，方能如下步驟試機。

　　（一）將安好的噴頭從活接部分卸下，小心密封圈丟失，打開加濕系統把管內的污水沖洗干凈為止，關上加濕系統，然后把噴頭安裝回去，各噴嘴的方向成為一個順向的密封環形，噴出的霧珠推動空氣產生一個穩定的旋流、霧珠能與空氣進行充分的熱交換、旋流又能使室內濕度更加均勻。

　　（二）試機前或機組停用三天以后上，用時首先撥動水泵扇使之轉動。

　　（三）推上電源開關，將儀器表面溫度顯示設定為20℃，干濕度設定為90℃。

　　（四）當儀表底于19℃時機組自動進入加溫狀態。

　　（五）當儀表高于21℃時機組自動進入降溫狀態。

　　（六）經過以上實驗正常后，設備即投入正常使用。

　　（七）本設備全自動，季節轉換相當靈敏，請用戶放心。

　　（八）要有專人保養，使用當日要經常檢查各種狀態運行情況。

　　（九）自來水和點源要正常供給，以免影響?zhàn)B護效果或損壞機組。
